INDUSTRIEBAU PROJEKTE

FGD COTTAM

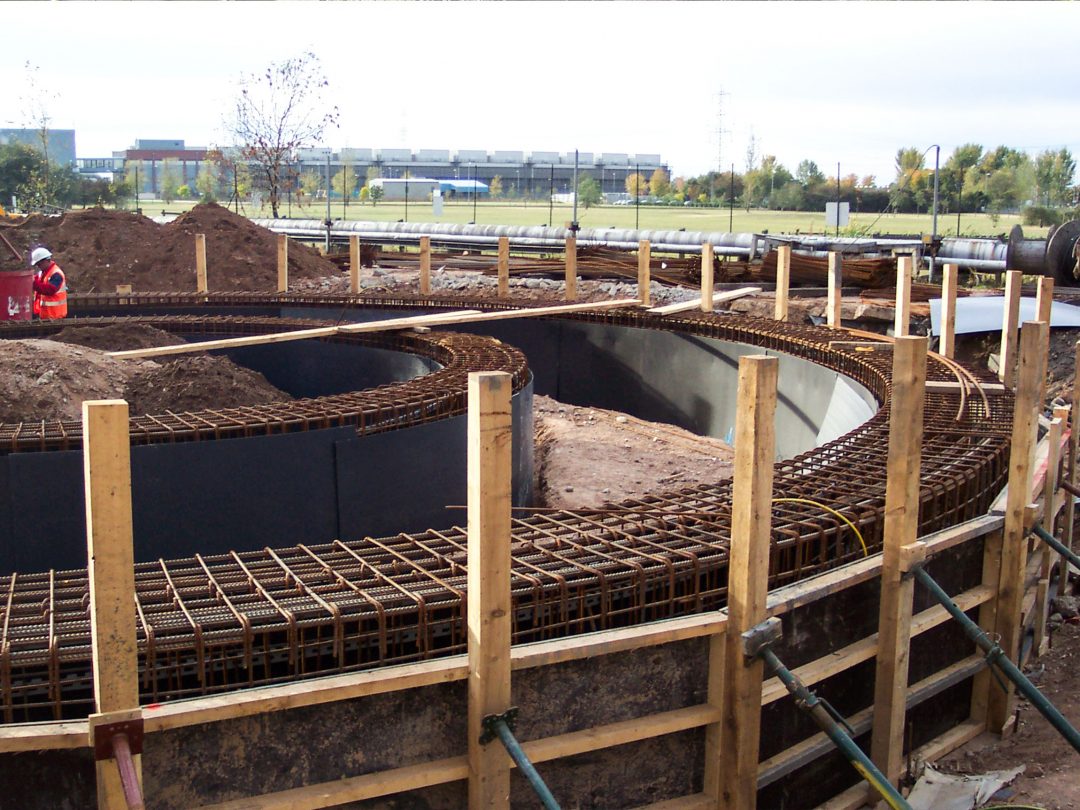

Das Bauvorhaben FGD (Flue Gas Desulphurisation)Cottam Plant fällt in die Kategorie Rauchgasentschwefelungsanlage.Projektbestandteil waren die Rohbauarbeiten des Massivbaues, wie Fundamente, Pfähle, Decken und Silos. Der Gesamtkomplex umfasste folgende Bauwerke:

  • 4 Absorberfundamente ca. 15m Durchmesser
  • 5 Pumpenhäuser ca. 25x30m
  • Verschiedene Tankfundamente
  • Abwassergebäude ca. 35x35m
  • Abwasserbecken ca. 14x15m
  • 3 Kalksteinsilos mit 16m Durchmesser und einer Höhe von 34m
  • 1 Gipssilo mit 28m Durchmesser und einer Höhe von 34m
  • 1 Mühlengebäude ca. 27x20m
  • Verschiedene Rohrbrückenfundamente

Eine sehr ausführliche technische Beschreibung in englischer Sprache finden sie hier: Wikipedia.en – Cottam Power Station

Projektkenndaten
  • Fachbereich: Industriebau
  • Bauwerkstyp: Rauchgasreinigung
  • Land: England
  • Projektzeit: 2003 – 2004
  • Absorber mit Pumpenhaus
  • Kalkstein- und Gipssilo
  • Abwassergebäude
  • Rohrbrücken
  • Tankfundamente
  • Projektumfang: Ausführungsplanung aller aufegelisteten Bauwerke
  • Planung: RWE Solutions

RUGELEY POWER STATION

Das Bauvorhaben FGD (Flue Gas Desulphurisation)Rugeley Plant fällt in die Kategorie Rauchgasentschwefelungsanlage.Projektbestandteil waren die Rohbauarbeiten des Massivbaues, wie Fundamente, Pfähle, Decken und Silos. Der Gesamtkomplex umfasste folgende Bauwerke:

  • 2 Absorberfundamente ca. 15m Durchmesser
  • 1 Pumpenhaus ca. 87x13m
  • Verschiedene Tankfundamente
  • Abwassergebäude ca. 22x25m
  • 3 E-Buildings
  • 2 Kalksteinsilos mit 15m Durchmesser und einer Höhe von 24m
  • 1 Gipssilo mit 24m Durchmesser und einer Höhe von 23m
  • 1 Mühlengebäude ca. 29x36m
  • Verschiedene Rohrbrückenfundamente
  • Be- und Entladestation

Eine sehr ausführliche technische Beschreibung in englischer Sprache finden sie hier: Wikipedia.en – Rugeley Power Station

Projektkenndaten
  • Fachbereich: Industriebau
  • Bauwerkstyp: Rauchgasreinigung
  • Land: England
  • Projektzeit: 2006 – 2007
  • Absorber mit Pumpenhaus
  • Kalkstein- und Gipssilo
  • Abwassergebäude
  • Rohrbrücken
  • Tankfundamente
  • Be- und Entladestation
  • Projektumfang: Ausführungsplanung aller aufegelisteten Bauwerke
  • Planung: Lentjes UK

AIR LIQUIDE GUNDELFINGEN

In Gundelfingen, zwischen Augsburg und Ulm, errichtet die Air Liquide eine Luftzerlegungsanlage.

Auf einem Gelände von 20.000m² wird die 21. Luftzerlegungsanlage in Deutschland errichtet. Air Liquide ist Weltmarktführer bei Gasen für Industrie, Medizin und Umweltschutz. Das Unternehmen ist in Deutschland seit 1971 tätig und beschäftigt 4000 Mitarbeiter.

Die Anlage produziert täglich 700 Tonnen verflüssigter Gase aus der Umgebungsluft (Sauerstoff und Stickstoff), die hauptsächlich industriell genutzt werden.

Projektkenndaten
  • Fachbereich: Industriebau
  • Bauwerkstyp: Luftzerlegungsanlage
  • Land: Deutschland
  • Projektzeit: 2010 – 2011
  • Fundamente für diverse Anlagentypen
  • Areal: 20.000 m²
  • Erdbewegung: 35.000 m³
  • Beton: 3.000 m³
  • Betonstahl: 250 t
  • Projektumfang: Ausführungsplanung aller aufegelisteten Bauwerke
  • Planung: Ing. Büro H. Dietz Hanau

OLKILUOTO 3 NUCLEAR POWER PLANT

Im finnischen Olkiluoto wird seit 2004 ein Kernkraftwerk der 3. Generation errichtet. Unsere Planungsleistungen umfassten folgende Leistungsfelder:

  • Aushubplanung für die Gesamtanlage (Nuclear and Turbine Island)
  • Civil Guide Drawing Bodenplatte Reaktorgebäude
  • Civil Guide Drawing Omega Frames
  • Übersichtspläne der Gesamtanlage
  • Civil Guide Drawing UKS-Building
  • Betreuung und Prüfung der Schal- und Bewehrungspläne APC-Shell
  • Guide Drawings Reinforcement für APC-Shell einschl. Kuppel
  • Civil Guide Drawing Channels Nuclear Island
  • Entwickeln und Überwachen der CAD Standards

Eine ausführliche Beschreibung in deutscher Sprache finden sie hier: Wikipedia.de – Kernkraftwerk Olkiluoto
Weiterführende technische Informationen erhalten sie auf dieser Seite Power-Technology Olkiluoto 3 und auf der Betreiber Website OL3 Project

Projektkenndaten
  • Fachbereich: Kraftwerksbau
  • Bauwerkstyp: Kernkraftwerk
  • Land: Finnland
  • Projektzeit: 2004 – 2007
  • Baugrube – Entwässerung/Kanaltrassierung
  • Übersichtspläne
  • Civil Guide Drawings
  • Omega Rahmen
  • CAD Standards
  • Reinforcement Sketches
  • Planung: AREVA NP



BILDERGALERIE

Aus rechtlichen Gründen ist es uns leider nicht möglich, ihnen an dieser Stelle unsere Bildergalerie anzubieten. Wir verweisen sie hierzu auf die referenzierten Websites in der Projektbeschreibung.
